   原理：JTCSB-C1000超声波流量计以速度差法为原理，测量圆管内液体流量，流体的流速与超声波顺流和逆流传播的时间差成正比。此外还可以用相差法、频差法等。它具有稳定性好，零点漂移小、测量精度高、量程比宽,抗干扰能力强等特点 特点：测量流速范围宽（0.011-12.4m/s），管径范围大（DN15.00～4001mm）,适用于各种管材质。管道式结构紧凑、坚固、精度高、量程比宽、安装简单、压力损失小、无机械活动部件。外夹式传感器、插入式传感器可不停机安装维护。全中文的操作界面，使用更简单方便。具有两路模拟量输入接口可测量热量（冷量）、压力、温度等参数。可选单声道，双声道，三声道型。防非操作人员误动的密码锁保护。 主要参数：

	插入式超声波流量计			管段式超声波流量计			外加式超声波流量计
管径范围(mm)	DN80-4000			DN20-2000			DN20-4000
流速范围（m/s）	0.01～12
准确度（%）	单声道	双声道	三声道	单声道	双声道	三声道	1.5
	1	1	0.5	1	0.5	0.5
测量介质	饮用水、河水、海水、地下水、冷却水、高温水、污水、润滑油、柴油、燃油、化工液体、其他均质流体
管道材质	金属（如碳钢、铸铁、不锈钢、铝等）非金属材质（如PVC,玻璃等）
管衬材质	玻璃钢、沙浆、橡胶等
信号输出	1、4-20mA：阻抗小于800Ω，光电隔离，准确度0.1%。
	2、累计脉冲输出：光电隔离，无源开路输出，传输距离小于500m。
	3、RS-485:光电隔离，波特率可选择，传输距离大于1.6Km.
	4、打印机：RS-232串口模式。打印机为选配件。
	5、M-BUS.
键 盘	2×8汉字键盘
显示器	2×10汉字显示或英文显示
测量功能	显示瞬时流量、瞬时流速、正累计流量、负累计流量、净累计流量、累计运行时间、瞬时供热量、累计共热量、断电时间等。
数据存贮	可存贮前720小时，前365天，前36个月和前十年的测量数据，包括瞬时流量、累计流量、断电时间等。
环境温度	转换器：-10～45℃（特殊环境请说明）
	传感器：-40～+60℃（常温型）
	-40～+160℃(高温型)
传感器材质	不锈钢和陶瓷			不锈钢和普通碳钢			常温型为尼龙 高温型为合金铝
传感器承压能力	管内部分压力小于4.5MPa			DN20～700mm小于2.5MPa			与管道内压力无关 建议不浸水工作
				DN800～2000mm小于1.6MPa
传感器防护等级	IP68
转换器防护等级	壁挂式转换器：IP65 　盘装式转换器：IP52 　一体式转换器：IP67
防爆等级	EXdⅡBT6
传感器电缆长度	< 500m			< 500m			< 300m
传感器电缆型号	电缆SEYV-75-2(直径7mm)，越短越好，减少干扰，也可以加长到300m若长要加粗电缆
工作电源	AC220V, DC12～36V 0.8A (可选)
转换器外形尺寸	壁挂式：213×185×108mm 盘装式：160×80×250mm 一体式：186×140×100mm
传感器外形尺寸	220×ø20(杆部)×ø50（连接部)mm			见管段传感器数据表			60×40×35mm
转换器重量	壁挂式：1.2Kg　 盘装式：0.8Kg 　一体式：1.4Kg
传感器重量	0.7Kg/支			见管段传感器数据表			0.2Kg/支
热量测量功能	测量供热量、热损耗、入口温度、出口温度

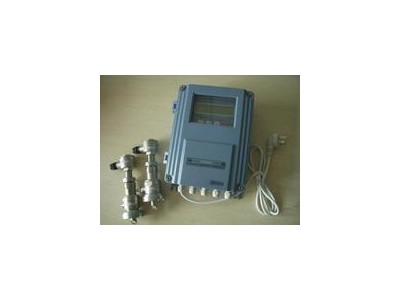

 插入式超声波流量计应用：自来水、河水、海水、冷却水、化工液体、润滑油饮用水柴油、燃油化工液体 插入式探头： 不锈钢钢丝安装，特制同轴双屏蔽电缆，可加长至200米，电缆特性阻抗50W。
